De aangepaste Beschrijving van de de Dienstkwaliteit van Aluminum1060 Afgeschaafde Heatsink

Beschrijving van Koper Afgeschaafde Vin Heatsink

Het afgeschaafde aluminium heatsinks biedt de maximumhittedissipatie in toepassingen aan die hoge luchtstroom en kleine ruimte hebben. Het warmtegeleidingsvermogen van aluminium (~226 w/m-K) is het hoogst onder alle commerciële metalen, en de het afschaven technologie maakt heatsinks het mogelijk om zeer dunne vinnen, hoge beeldverhouding en hoge vindichtheid te hebben. Omdat de vinnen een integraal onderdeel van de basis zijn, verstrekt het afgeschaafde aluminium heatsinks het best mogelijke warmtegeleidingsvermogen tussen de vinnen en de basis. Wanneer geoptimaliseerd aan specifieke toepassingen, biedt het afgeschaafde Aluminium heatsinks opmerkelijke prestaties over een andere thermische oplossingen binnen de kleine ruimte aan. In sommige toepassingen, is de het afschaven technologie ook de rendabelste en betrouwbare methode om te produceren heatsinks die hoge thermische eisen ontmoeten.

Specificatie van Afgeschaafde Heatsink

Ontwerprichtlijnen

1. Materiaal: Koper (C11000) of Aluminium (6063/1060)
2. Maximumbreedte: onbeperkt
3. Maximumvinlengte: 500 mm (20 ″)
4. Maximumvinhoogte: 100 mm (4“)
5. Geadviseerde vinhoogte: <50 mm="">
6. Geadviseerde dikte voor aluminiumvinnen: 0.2-1.2 mm (0.008-0.047“)
7. Geadviseerde dikte voor kopervinnen: 0.1-0.6 mm (0.004-0.024“)
8. Minimumvin die (hiaat) uit elkaar plaatsen: 0,1 mm (0,004“)
9. Maximumvin die (hiaat) uit elkaar plaatsen: 8,0 mm (0,31“)

Hoe wordt een Afgeschaafde Heatsink vervaardigd?

Een Afgeschaafde Heatsink wordt vervaardigd gebruikend een afschavende machine die een blad gebruikt om materiaal in dunne plakken te snijden, en dan de afgeschaafde vin te verhogen. Voor een heatsinktoepassing, is de vervaardiging van uiterst dunne vinnen mogelijk, en wij hebben vinnen zo dun zoals .008“ geproduceerd. Het proces staat hoge beeldverhoudingen toe die grotere oppervlakte voor maximumhittedissipatie verstrekken. Wij gebruiken typisch dit proces voor Afgeschaafd koper heatsinks, nochtans Aluminium is Afschaven mogelijk. Aangezien dit aan opstelling zeer gemakkelijk is, typisch zijn er minimale opstellingsprijzen die voor snelle prototyping van nieuwe ontwerpen toestaan. Het is mogelijk om extra eigenschappen machinaal te bewerken nadat het het afschaven proces is voltooid, maar een ervaring vereist om spanningen op heatsink te vermijden.

Hoe te om een Afgeschaafde Heatsink te identificeren

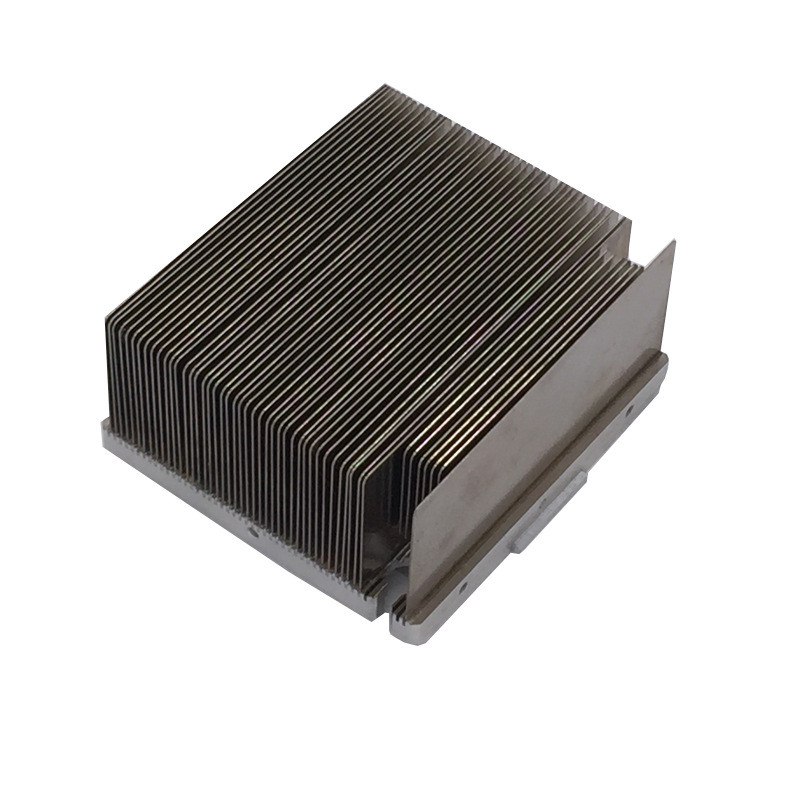

Het is vrij gemakkelijk om Afgeschaafde Heatsink te identificeren aangezien heatsink een kromme heeft waar het blad zijn besnoeiing bij de basis van heatsink zoals aangetoond in het beeld beëindigt. Bovendien zijn de vinnen lichtjes niet volledig verticaal, en kromme. Dit wordt meer uitgesproken bij de vinnen wordt langer. De typische breedte van de plaatvin is 200 mm, maar het is mogelijk om tot 400 mm brede heatsinks te vervaardigen door het blok van materieel te roteren en een tweede pas met de kromming van de vinnen in werking te stellen die in de tegenovergestelde richting zijn. Aangezien Afgeschaafd heatsink van een lang blok van materiaal wordt vervaardigd, is enig geen echte grens aan lengte van heatsink is de lengte van het blok. De verschillende hoogten kunnen worden bereikt door het blok van materiaal machinaal te bewerken. Om het even welk bovenmatig materiaal wordt gerecycleerd om verspilling te verminderen. Typisch eindigt want afgeschaafde het Aluminium heatsink Anodization, of Vernikkeld is. Typisch gebeëindigd voor Afgeschaafd Koper heatsinks is Anti-oxyderend, of Vernikkeld.

Het het Afschaven Proces

Afgeschaafd heatsinks worden vervaardigd door vinnen van een bar van stevig koper of aluminium te pellen, gebruikend een scherp en nauwkeurig gecontroleerd bladhulpmiddel. Het hulpmiddel scheert een kleine dikte van het materiaal, heft het op en buigt het verticaal om de vin te vormen. Definitieve heatsink kan worden machinaal bewerkt gebruikend normale vervaardigingstechnieken, zoals CNC het machinaal bewerken. Afgeschaafd heatsinks vereis minimale het bewerken kosten, die tot het een rendabele oplossing maken. Afgeschaafd heatsinks kan ook met ingebedde hittepijpen worden aangepast om prestaties verder te verbeteren.

Toepassing van Aluminium Heatsink

Het afgeschaafde koper heatsinks levert maximumhittedissipatie in toepassingen met beperkte ruimte en hoge niveaus van ventilatie. Zij zijn een rendabele oplossing wanneer het overwegen van de lage het bewerken kosten en de geoptimaliseerde vinoppervlakte.

De afgeschaafde vin wordt heatsinks algemeen gevonden in de volgende toepassingen:

1. Computers en elektronische componenten
2. Telecommunicatie-uitrusting
3. Industriële materiaal en componenten
4. Van verlichtingslampen en huishoudapparaten de industrie
5. Automobielcomponenten

Afgeschaafd heatsinks kan van aluminium of koper worden geconstrueerd toestaand voor volledige, uit één stuk koperoplossingen voor hoge prestaties het koelen. Is de standaardkoper afgeschaafde vin van Fodor heatsinks beschikbaar met Shurlock-speldgehechtheid voor betrouwbare steun en gemakkelijke assemblage.

Voor snelle thermische modellering en vergelijking van veelvoudige heatsinkbouw gelieve te proberen om ons te contacteren, kunnen wij het vrije ontwerp aanbieden.
