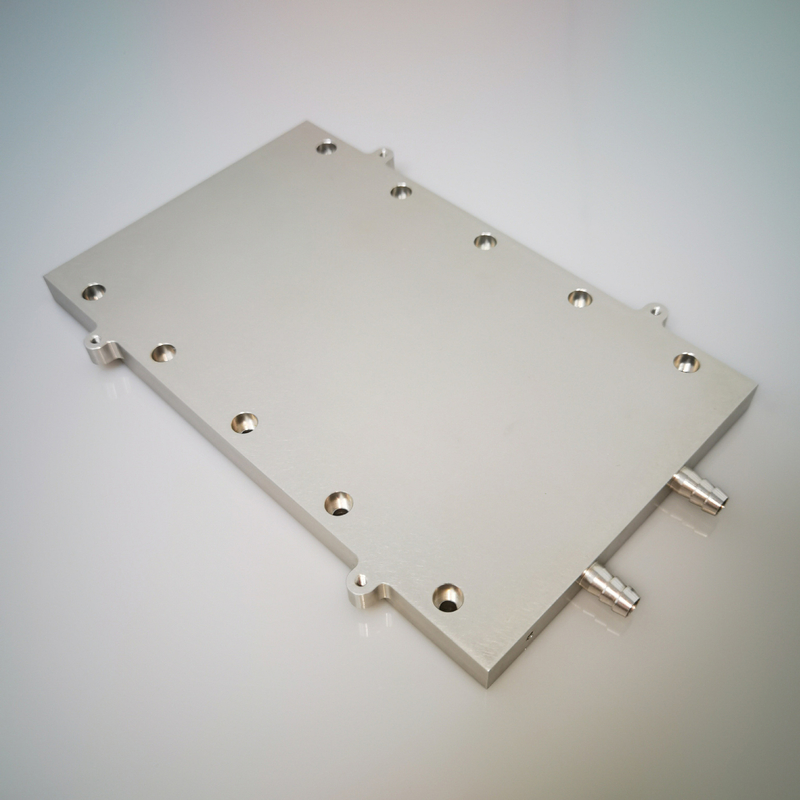

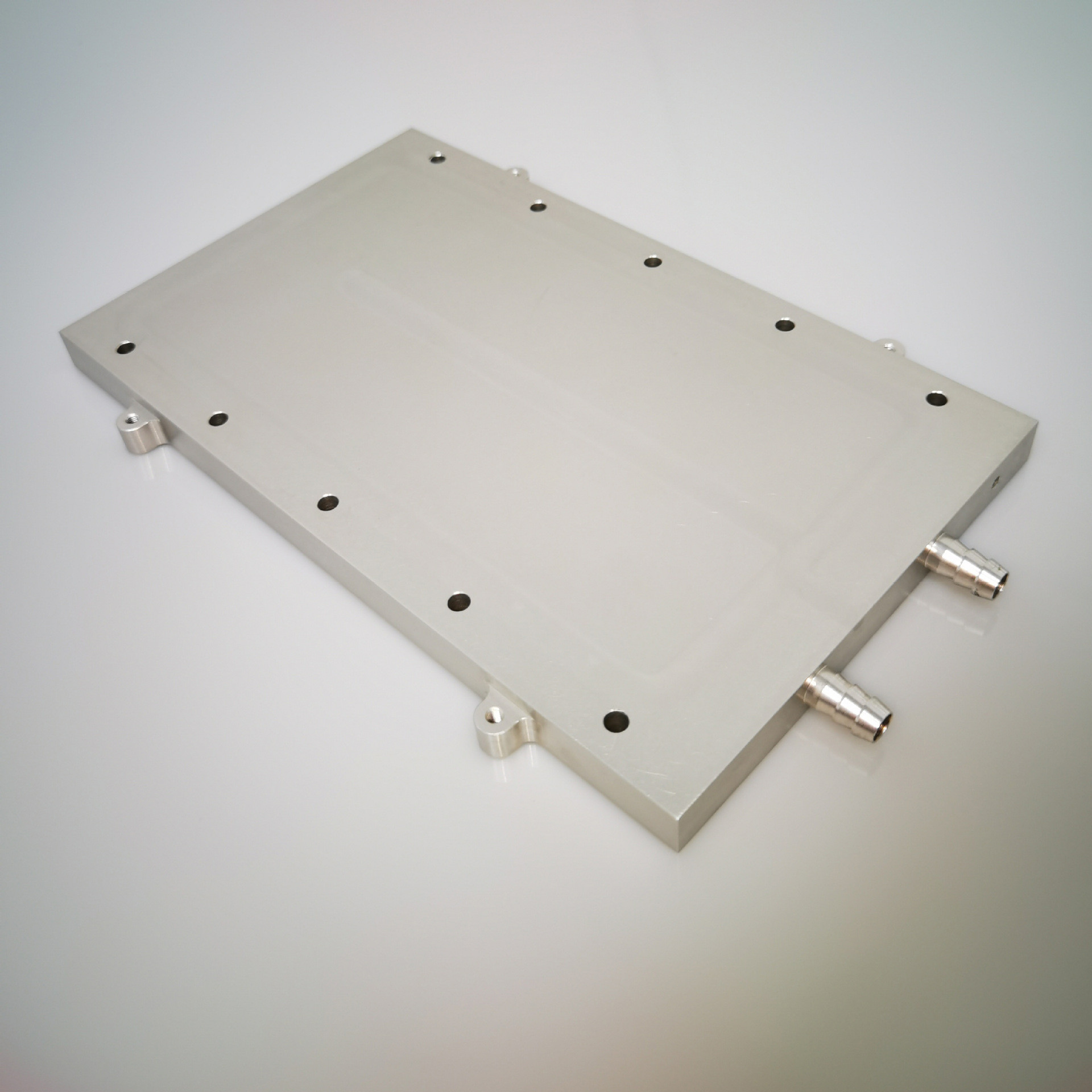

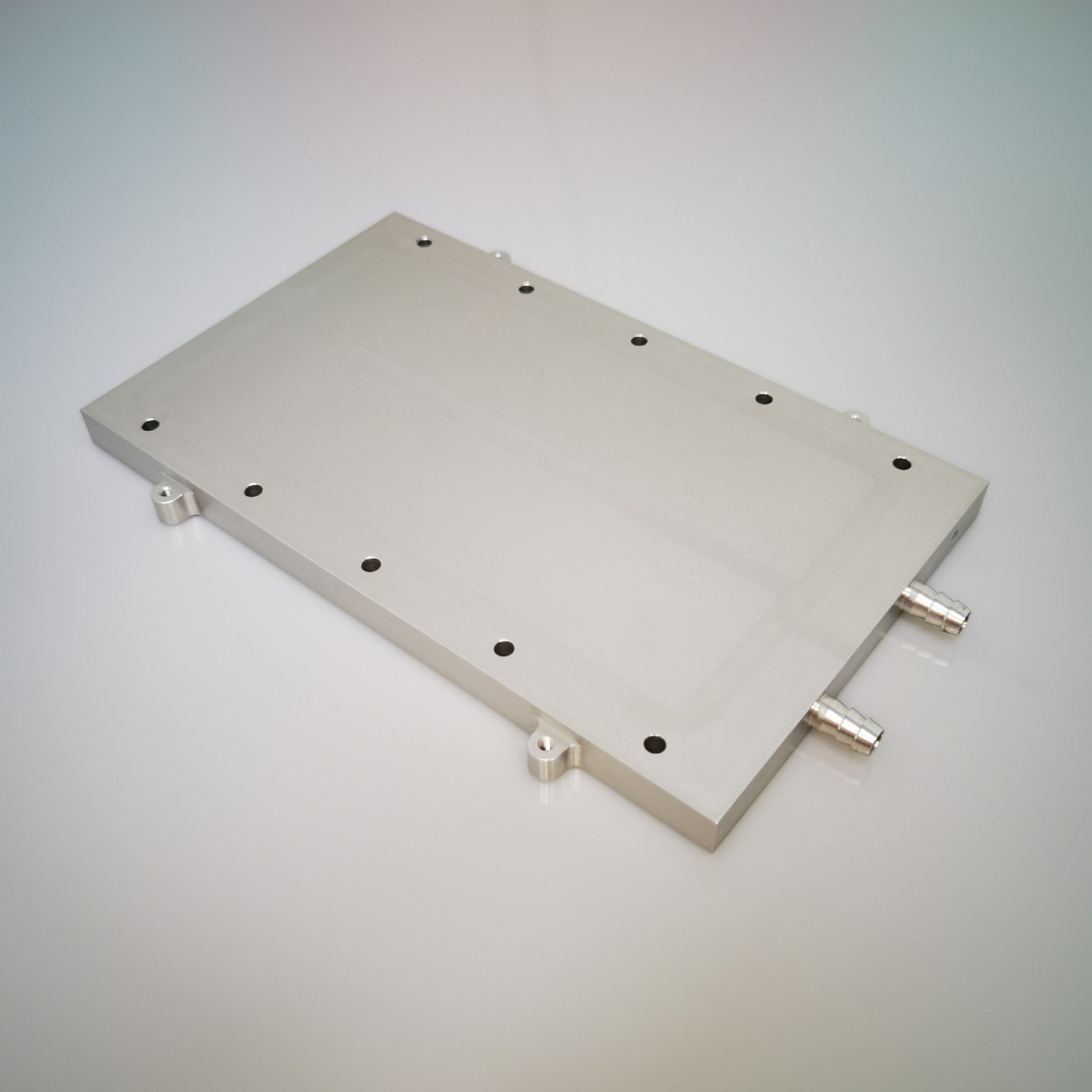

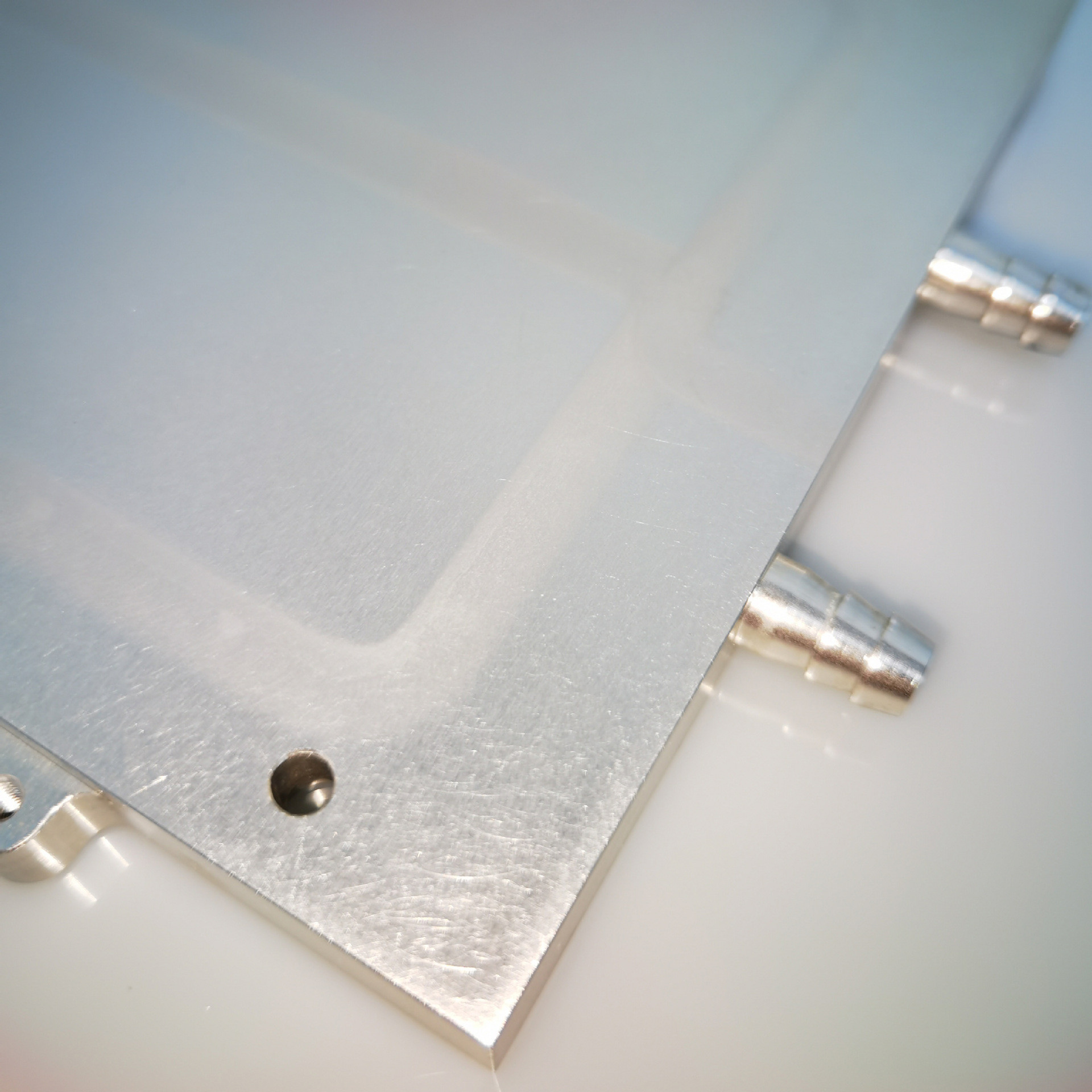

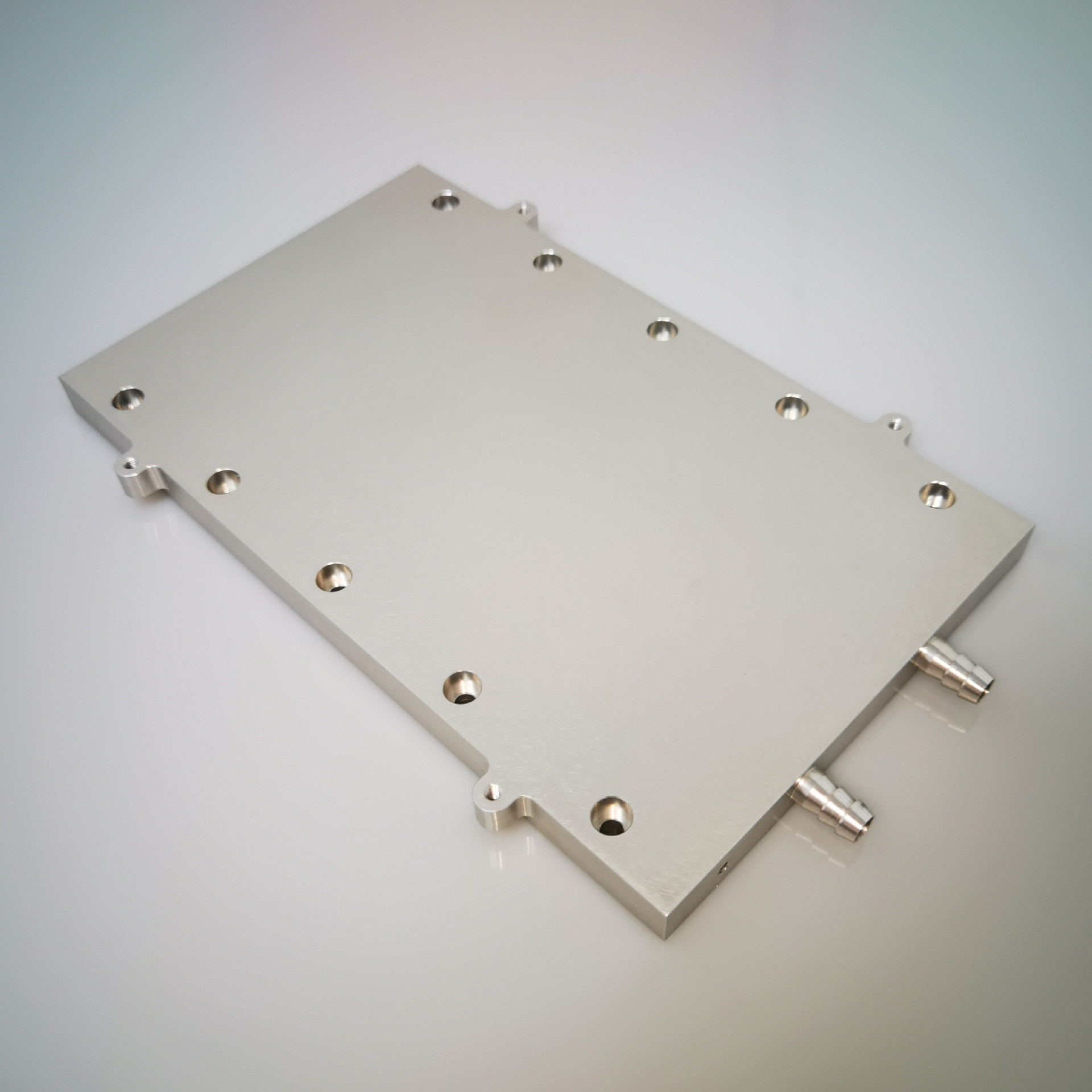

Aangepaste Vloeistof Gekoelde de Waterkoelingsplaat van Heatsink voor de Industriemateriaal

Snel Detail

WAT IS EEN VLOEIBARE KOUDE PLAAT?

Een koude plaat is de oorzaak van het vergen van de hitte van het apparaat en het overbrengen van het naar een eenfasig vloeibaar koelmiddel, het doorgeven door interne kanalen van de plaat en stroomafwaarts later het verwerpen van het aan een radiator. Er zijn verscheidene thermische/mechanische voordelen van een koude plaatoplossing.

Nota

De vloeistof wordt heatsinks ook genoemd met water gekoelde radiators en liquid-cooled radiators. Zij worden over het algemeen gemaakt van aluminium en gebruikt om hitte te verdrijven. Zij worden hoofdzakelijk gebruikt in high-power apparaten, zoals servers, omschakelaars, omschakelaars, APF, SVG, IGBTs, enz., herinneren zich om geroepen Fodor de Radiatorfabriek van A te hebben bedrijf specialiseren zich in aluminiumradiators, waterkoelingsplaten, enz. Dit zal het het verwarmen element op de waterkoelingsplaat installeren om hitte te verdrijven, en de interne vloeistof wordt speciaal aangewezen.

Aangepaste Vloeistof Gekoelde Heatsinks

Met strakke samenwerking met onze klanten, kunnen wij bijna om het even welk soort koper of aluminium gekoelde vloeistof ontwerpen en veroorzaken heatsink (andere materialen op bestelling). Onze ontwerpen nemen in overweging de interne situatie van de machtsspaanders en een especific waterkring wordt ontworpen voor de optimale koeling van de machtsmodule. Aarzel niet om om uw toepassingsbehoeften te vragen.

Brede Waaier van Vloeistof Gekoelde Heatsinks

Koper en aluminiumvloeistof koelde heatsinks met intern kanaal voor halfgeleider het koelen door water, glycol en/of olie. Aangewezen voor hoge machtsconvertors in industriële faciliteiten met het koelen van kringssystemen en warmtewisselaars. Wij hebben een standaardwaaier en wij kunnen om het even welk ontwerp aanpassen u vereist. De nieuwe RG82000-reeks voert nieuwe vervaardigingsfsw technologie voor zeer betrouwbare en hoge prestaties uit coldplates. RG78000 de reeks is speciaal ontworpen voor de modules van IHM/IHV y PrimePACK™3. RG77000 als lage kostenoplossing met opgenomen koelkring. RG75000 de reeks voor pers-pak apparaten en RG76000 voor 62 mm voltooit het standaardassortiment van ons bedrijf.

Welke zou parameters in het thermische ontwerp van de met water gekoelde plaat moeten worden verstrekt?
Wanneer het ontwerpen van de hittedissipatie van de waterkoelingsplaat, is het noodzakelijk om het model van de waterkoelingsplaat (namelijk de grootte van de waterkoelingsplaat), de het boren positie van de waterkoelingsplaat, het te bereiken doel (met inbegrip van temperatuurverschil, het verschil van de waterdruk, enz.), de parameters van de verbinding, de macht van de hittebron, en Calorische waarde en andere gegevens te verstrekken

KOUDE PLAATontwerp EN ANALYSE VOOR THERMISCH BEHEER

Wanneer het ontwerpen van een koude plaat er verscheidene uitdagingen zijn te overwinnen om een optimaal ontwerp tot stand te brengen. In veel gevallen, zijn er compromissen tussen ontwerpopties. De HANDELING heeft significante ervaring in het voldoen aan van thermische behoeften terwijl het minimaliseren van het werken en productiekosten. Hieronder zijn verscheidene zeer belangrijke prestatieseigenschappen die wij als deel van het ontwerp zal analyseren:

1. Drukdaling
2. Vloeibare stroomweg
3. Stroom het in evenwicht brengen
4. Materiële verenigbaarheid
5. Vloeibare Stabiliteit
6. Temperatuuruniformiteit
7. Maximumtemperatuur
8. Gewicht/Grootte

DE VLOEIBARE KOUDE OPTIES VAN DE PLAATstroom

Er zijn verscheidene types van koude plaatsystemen voor overweging. Fodor zal de ontwerpvereisten analyseren en zal het juiste type van koude plaat voor uw toepassing adviseren. Hieronder zijn verscheidene van onze stroomopties:

Serpentine Tube

• Diverse Buis
• Mini Channel
• Micro- Kanaal

Elk type van systeemconfiguratie heeft prestatiescompromissen. Bijvoorbeeld, verhoogt een microchannel ontwerp oppervlakte voor hitteoverdracht, echter, met bepaalde stroomtarieven, kon het stroominstabiliteit en grote drukdalingen veroorzaken.

VLOEIBARE KOUDE PLAAT MATERIËLE EN VLOEIBARE OPTIES

Is de envelop materiële en vloeibare verenigbaarheid essentiële overwegingen wanneer het ontwerpen van een koude plaat. Het team bij HANDELING beschikt over deskundigheid inzake stabiele compatibele oplossingen.

-Aluminium
-Roestvrij staal
-Koper
-Polymeer-gebaseerd
-Water
-Gedeioniseerd Water
-Water/Ethyleenglycolmengsel
-Diëlektrische Vloeistoffen

Zodra het ontwerp is voltooid, kan het als prototype en vervaardigd zijn in onze IS0-9001:2008 en AS9100: verklaarde de productiefaciliteit van 2009 kwaliteit. U kunt van de zeer beste ontwerp en productiepraktijken van Fodor zeker zijn.

Wij kunnen de ontwerp en simulatiedienst aanbieden. Bijvoorbeeld, het geval van onze Duitse klant.

Volgens de simulatieresultaten, is de gesimuleerde spaander overeenkomstig de temperatuurvereisten specficied door klant.
